全自动两端压着插入机(双端插入/单端插入+单端沾锡)

产品中心

全自动两端压着插入机(双端插入/单端插入+单端沾锡)

产品视频
Product video

设计方案说
Design scheme theory

　　1、本设备方案设计已经能够满足贵公司的产品要求
　　2、设备每个结构组成均由定位销定位螺丝固定安装，定位精度高易更换，方便快捷。
　　3、由于设备在设计时充分考虑产品的多样化，产能的计算方式以单根引线压着插入所需要的时间来计算。
　　4、入料和收料均由人工操作，产品入料为自动送料。

设备特点
Equipment features

　　1、设备整体设计和安装质量符合国家有关规范，设备造型美观，结构工艺性合理并按规范工艺安装到位。设置操作方便、安全省力、标志清晰、齐全完整。
　　2、设备具备良好和全面的安全防护措施，机械部份如传动带、轴、传动链、联轴节、齿轮加装安全防护罩。
　　3、采用全三菱伺服控制定位准确传送速度快，寿命长，运行平稳。
　　4、全新的工控智能机，人机界面操作简捷，傻瓜式操作。
　　5、设备设有异常停机报警功能异常，报警实时情况实时显示在触摸屏上。并具有故障自诊断功能。

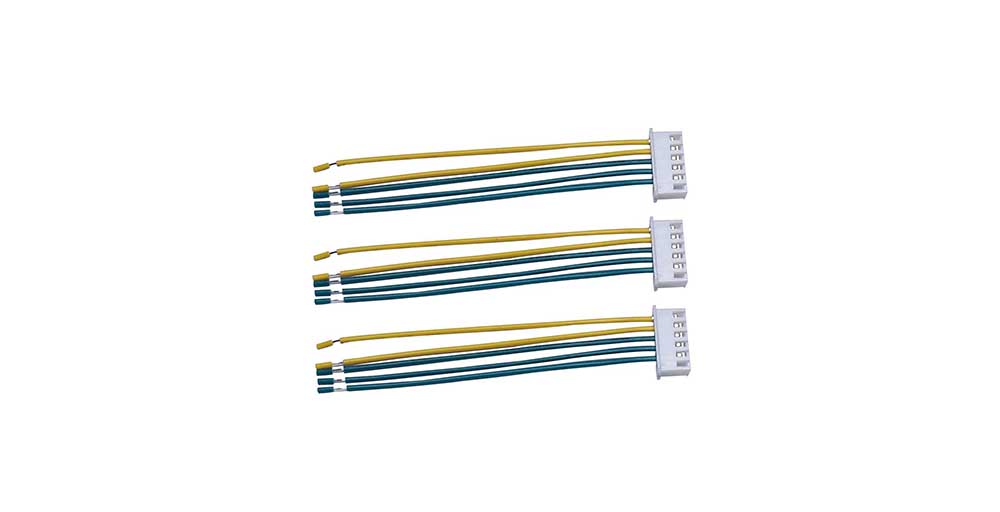

样品展示
Sample display

产品参数
Product parameters

型号	DWGSY-1
机能	电线切断、两端去皮、一端压着、一端穿壳、沾锡扭线、
电线尺寸	AWG#20—#28（电线外径∮2.5m m以下）
电线色	可选配2～10
电线切断长	10 m m—1000 m m(设定0.1 m m单位）
切断长精度	公差0.1 mm +
去皮长	1.0 mm — 10 m m
去皮长精度	公差±0.1 m m
压着机	19600N（伺服压着机）
压着行程	3 0 m m
通用压具	通用型OTP压具（分线模）
检出装罩	压力低下、电线有无检出、压着失误检出、端子有无检出、端子插入检出CCD检测（可选配）、压力传感装置（可选配）
生产效率	4000PCS/H～6000PCS/H （单根引线计算）
控制方式	单片机控制
内部控制电压	DC24V
电源	单相～AC200V/220V 50HZ 10A
压缩空气	0.5MPa、约170N/min
动作温度范围	15℃ —内30℃
动作湿度范围	30%—80%RH 不能结露
保证期间	2000时间或1年（消耗品除外）
机械质量	约500kg
